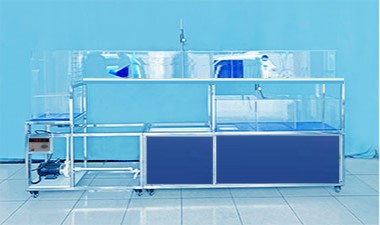

明渠水力學多功能實驗裝置 JGKY- T041 型 自循環明渠水力學多功能實驗儀

一 . 實驗目的
1. 可進行堰流，水躍實驗、消力池消能實驗、消力坎消能實驗、挑流消能實驗等多項定量實驗。
2. 可演示薄壁堰、戽流、 WES 堰、直角進口寬頂堰、圓角進口寬頂堰、閘下出流等水流現象。
3. 可測定堰流的流量系數、淹沒系數、水躍的共軛水深等各項水力參數。
4. 可測定底流消能和挑流消能有關參數，驗證設計正確性。
5. 通過實驗加深對影響糙率因素的理解，繪制均勻流水深和糙率的關系曲線。
二 . 技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90%RH ；
2. 工作電源： AC220V ， 50HZ ， 750W ；
3. 裝置外形尺寸： 3170×430×1480mm 。
三 . 主要配置及參數
1. 上、中、下槽空間三疊層緊縮布置，上工作槽：長 × 寬 × 高（凈值） =2700×100×200mm ，有機玻璃，壁厚 10mm 。
2. 實驗流量：最大流量 5000ml/s ，設計流量 2000~3000 ml/s ，導軌的不平整度 0.15mm 。
3. 量水堰流量測量精度 0.02 ，三角堰零點校驗絕對誤差，測針導軌的不平整度。
4. 水位測針： 2 根，數字式測針：精度 0.02 ，數字式測針，精度 0.02 。
5. 耐腐蝕離心泵：電壓 220V ，電流 3.96A ，絕緣等級 B 級，頻率 ;50HZ ，必須汽蝕量 3.3m ，額定揚程： 12.5m ，額定流量： 3.2m3/h ，轉速 2900r/min 。
6. 蓄水箱： pp 板，尺寸 1900×300×1450mm 。
7.WES 堰、寛頂堰、三角量水堰、供水段穩水頭部、多種實驗模型、流量調節裝。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
9. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
10. 提供水躍、消能池、消能坎、挑流與多種堰流

。
