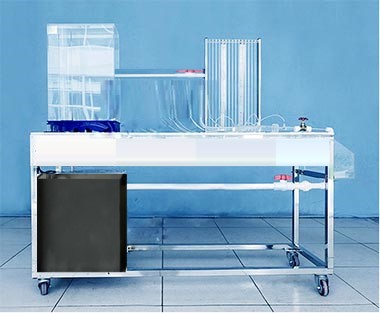

伯努利方程實驗裝置 JG CFD-T081 型 伯努利方程實驗室設備
一 . 實驗?zāi)康?
1. 用于實驗分析研究管流總水頭與測壓管水頭的沿程變化規律及位能、壓能、動能，損失能之間的轉換關系。
2. 定量測量實驗 -- 驗證伯努利方程，以及能量方程適用性分析。
3. 定性分析實驗 -- 演示測壓計直接顯示的總水頭線與測壓管水頭線，均勻流與非均勻流斷面上動壓強分布以及沿程能量轉換規律等。
4. 設計性實驗 -- 變水位對喉管真空度影響。
5. 驗證等 Re 數下達西公式實驗，驗證局部水頭損失公式實驗。
6. 展示斷面平均流速與點流速之間關系。
7. 文丘里流量計應用機理及實踐。
二 . 技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90%RH 。
2. 工作電源： AC220V,50HZ 。
3. 裝置外形尺寸： 1650×450×1280mm 。
三 . 主要配置及參數
1. 蓄水箱： 10mm 厚白色 PP 板，尺寸： 400×390×450mm ，容積約為 70L 。
2. 恒壓水箱：透明有機玻璃精制，尺寸： 350×180×450mm ，容積約為 30L ，配有溢流板，穩壓孔板 , 有穩壓溢流口。
3. 伯努利實驗管：規格 φ20×3mm ，有機玻璃管，變高程、變管徑，總長 1200mm ，流量可通過管道上截止閥調節。
4. 測壓板： 13 根， 10mm×540mm ，有機玻璃管，帶滑尺與校準鏡面，測量精度 ±0.5mm 。
5. 回水箱： 160×250×160mm ，可配合秒表、量筒測量流量。
6. 低噪音循環防腐水泵： 220~240V/50HZ,150W ，最高揚程： 5m ，輸出流量： 6800L/h ，輸送流體最高溫度為 35 ℃ 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
8.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
實驗?zāi)康?
1 、熟悉流體流動中各種能量和壓頭的概念及相互轉化關系，加深對伯努利方程式的理解。
2 、觀察各項能量（或壓頭）隨流速的變化規律。
主要配置：
蓄水箱、水泵、有機玻璃實驗水箱、有機玻璃計量水箱、刻度標尺、秒表、玻璃溫度計、測壓管、閥門、不銹鋼框架。
技術參數：
1 、運行環境：溫度 0-40 ℃ ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
2 、靜音環保型水泵：揚程： 10m ，額定流量： 12L/min ，功率： 90W 。
3 、伯努利管： Φ20 （內徑 14 ）與 Φ40 （內徑 30 ） mm ，材質有機玻璃。
4 、實驗水箱容積 30L ，透明有機玻璃材質，帶有穩壓溢流口。
5 、計量槽：容積 10L ，透明有機玻璃制作，帶計量刻度。
6 、蓄水箱： 500×400×400mm ，材質 PVC 。
7 、測壓計由 8 根長 650mm 直徑 φ8mm 的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8 、實驗所用的流體 -- 水為全循環設計，充分節約水資源。
9 、框架及臺面均為 304 不銹鋼材質，結構緊湊，外形美觀，操作方便。
10 、外形尺寸： 1600×500×1700mm （長 × 寬 × 高），可移動式設計，帶腳輪及禁錮腳。
。
