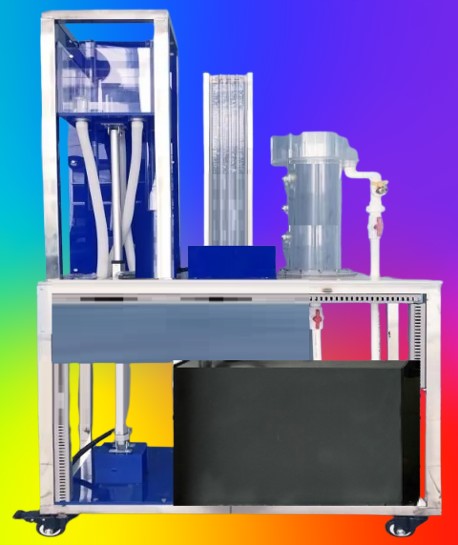

自循環達西滲流實驗裝置 JGKY -T192 型 自循環達西滲流實驗儀

一 . 實驗?zāi)康?
1. 測定三種砂礫石試樣的滲透系數 K 。
2. 可驗證達西公式，適用于穩定流條件。
3. 加深理解滲流速度、水力梯度、滲透系數之間的關系，并熟悉實驗室測定滲透系數的方法。
4. 可驗證達西公式，既適用于穩定流條件也適用于不穩定流條件。
二 . 技術指標
1. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 200w 。
2.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
3. 裝置外形尺寸： 800×450×1650mm 。
三 . 主要配置及參數
1. 滲水桶容器：透明有機玻璃材質、壁厚 5mm ，有效容積 6L ，模擬含水層，配壓砂板 1 塊、測壓點 3 個。
2. 閉路循環給水裝置、調節裝置 1 套、水頭變化裝置 1 套。
3. 循環水箱 1 個： 10mm 厚 PP 板，尺寸 485mm*390mm*350mm ，水箱底板上安裝有放空閥，方便將水排凈。
4. 水泵 1 臺：電壓 220V 、功率 35W 、揚程 2.0 米、流量 2000L/h 。
5. 測壓裝置：測壓板背板材質 304 不銹鋼板、壁厚 0.8mm 、讀數精度 1mm ；測壓管 3 根：透明有機玻璃管，規格 Φ10*1.5mm 。
6.500ml 量杯 1 個，秒表 1 個 , 實驗用砂 1 批。
7. 硅膠軟管 1 批， 304 不銹鋼寶塔頭 1 批， DN15 銅閘閥 2 個；連接管道、閥門和彎頭： UPVC 。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；正泰電器：帶燈自鎖按鈕開關等組成。

。
