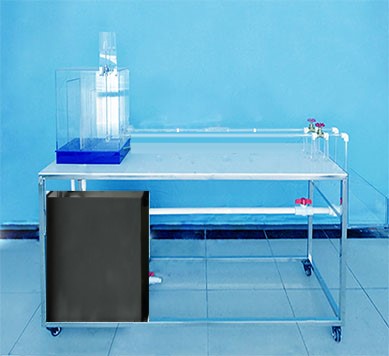

雷諾和文丘里綜合實驗裝置 JGKY- T182 型 自循環雷諾和文丘里綜合實驗臺

一 . 實驗?zāi)康?
1. 測定臨界雷諾數，可做定性分析實驗——觀測層流與紊流的流態變化過程，再現雷諾數實驗的全過程。
2. 定量測量實驗——率定流量計的流量系數，定性分析與雷諾數 Re 的相關性。
二 . 技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90%RH 。工作電源： 220V,50HZ 。
2. 裝置外形尺寸： 1560×550×1400mm 。
三 . 主要配置及參數
1. 文丘里管為 φ14 ，總長 1000mm ，有機玻璃制作。
2. 有機玻璃雷諾觀察管： Φ14mm ，實驗所用的流體 -- 水為全循環設計，精確度： ±5 。下臨界雷諾系數： 2000-2320 之間。
3. 示蹤劑管路： 304 不銹鋼毛細管，上裝 304 不銹鋼調節開關。指示液：為新型示蹤劑，能延時消色，無沉淀，降低管路污染，防堵塞、可自循環。示蹤劑盒： 70*80mm 圓柱形，帶上蓋。
4. 低噪音防腐環保潛水型潛水泵： AP3500 型 220-240V 50Hz 60W 揚程 2.3 米 流量 2000 升 / 小時。
5. 測壓由 φ8×600mm 的透明有機玻璃管固定在測壓架上精制，并帶有測量標尺。
6. 整流穩壓水箱、計量箱：透明有機玻璃材質。
7. 蓄水箱： 10mm 厚 PP 板，容積 70L 。
8. 調節銅閥門、 APS 回水管。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。 10.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
