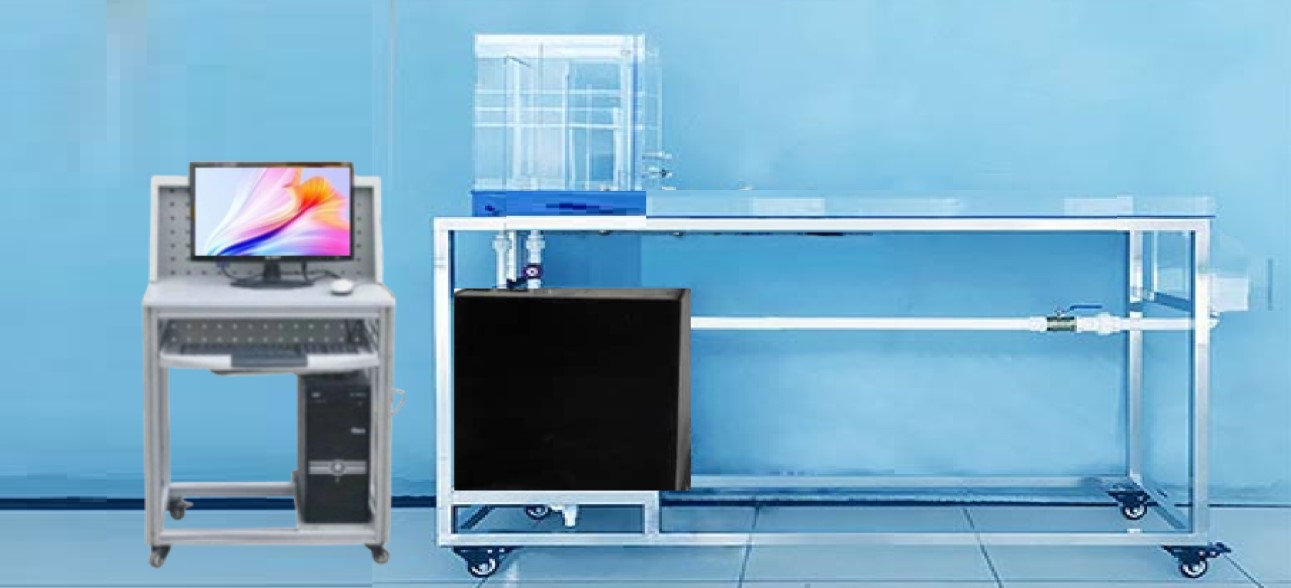

自循環孔口管嘴實驗裝置 JGKY -T018 型 自循環孔口管嘴實驗儀

一 . 實驗?zāi)康?
1. 定量測量實驗 -- 測量孔口與管嘴出流的流速系數、流量系數、側收縮系數、局部阻力系數及直角管嘴的局部真空度。
2. 定性分析實驗 -- 流股形態與阻力，大小孔口與側收縮。
3. 拓展性實驗 -- 管嘴出流動量修正因數與邊界層厚度測量的創新研究實驗。
二 . 技術指標
1. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 120W 。
2.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
3. 裝置外形尺寸： 1660mm×450mm×1360mm 。

三 . 主要配置及參數
1. 穩壓水箱、計量水箱、回水水槽：均由透明有機玻璃精制而成，可連續操作。
2. 動力采用高性能節能水泵，抗腐蝕 ABS 全封閉防水絕緣安全外殼水泵，功率 80W, 揚程 3.8m ，全系統無銹蝕。
3. 圓錐型管嘴、直角進口管嘴、圓角進口管嘴、銳緣小孔口，出口孔徑 12 0.2mm ，射流直徑的測量裝置，精度為 0.005 。
4. 直角進口園柱管嘴設有測量局部真空的裝置。
5. 薄壁孔口精巧設置了活動觸頭，能用游標卡尺精確測量孔口的側收縮系數。
6. 附設回水小明渠，可用以演示水躍及水面曲線。
7. 蓄水箱： PP 板、厚度 10mm ，水箱底板上安裝有放空閥，方便將水排凈。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；正泰電器：帶燈自鎖按鈕開關。

。
