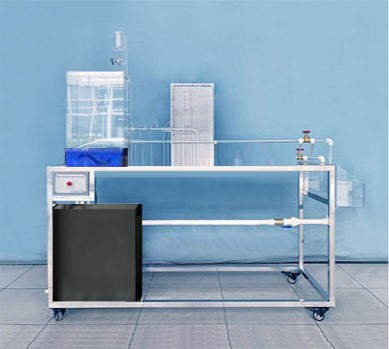

雷諾與伯努利方程綜合實驗裝置 JGKY -T181 型 自循環雷諾和伯努利方程綜合實驗臺

一 . 實驗?zāi)康?
1. 測定臨界雷諾數，可做定性分析實驗——觀測層流與紊流的流態變化過程，再現雷諾數實驗的全過程。
2. 用于實驗分析研究管流總水頭與測壓管水頭的沿程變化規律及位能、壓能、動能，損失能之間的轉換關系。
3. 定量測量實驗——驗證伯努利方程，以及能量方程適用性分析。
4. 定性分析實驗——演示測壓計直接顯示的總水頭線與測壓管水頭線，均勻流與非均勻流斷面上動壓強分布以及沿程能量轉換規律等。
二 . 技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90%RH 。工作電源： 220V,50HZ 。
2. 裝置外形尺寸： 1762*600*1400mm 。
三 . 主要配置及參數
1. 有機玻璃整流穩壓水箱。
2. 有機玻璃雷諾觀察管： Φ14mm ，實驗所用的流體 -- 水為全循環設計，精確度： ±5 。下臨界雷諾系數： 2000-2320 之間。
3. 示蹤劑管路： 304 不銹鋼毛細管，上裝 304 不銹鋼調節開關。指示液：為新型示蹤劑，能延時消色，無沉淀，降低管路污染，防堵塞、可自循環。示蹤劑盒： 70*80mm 圓柱形，帶上蓋。
4. 有機玻璃伯努利管：高低位突擴突縮管、文丘里管， Φ8mm Φ14mmΦ25mm ，測流速畢托管 4 只。
5. 低噪音防腐環保潛水型潛水泵： AP3500 型 220-240V 50Hz 60W 揚程 2.3 米 流量 2000 升 / 小時。
6. 有滑尺可調式 13 管測壓計，測壓管： Φ8m*60mm 有機玻璃管。
7. 有機玻璃計量水箱。
8. 蓄水箱： 10mm 厚 PP 板，容積 70L 。
9. 調節銅閥門、 APS 回水管、
10. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
11.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
