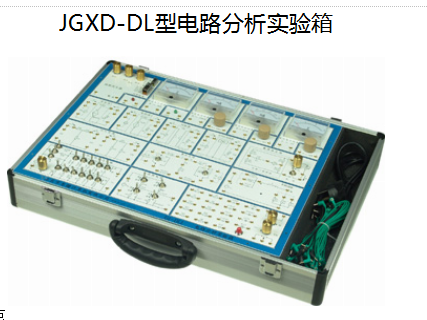

JGXD-DL型電路分析實驗箱

一、系統特點

1、它采用模塊式結構，各模塊間相互獨立，通過元件區不同元件組合，可組成多種測試電路；

2、實驗板正面印有電路原理圖，反面安裝器件，使學生對實驗原理一目了然，也防止了器件的人為損壞；各實驗電路中需測試的點均有測試孔，使用方便，接觸可靠。

3、該實驗箱適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。 二、系統組成

（1）電源輸入：AC220V±10% ，50Hz

輸出 ：±l2V/0.5A，±0～l2V/0.5A（可調穩壓電源）

均有短路過載保護，自動恢復功能。

（2）函數發生器

波 形：正弦波、方波、三角波

頻率范圍：10Hz ～ 90KHz，分四檔連續可調

幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

（3）指針式電壓表頭：0～30V及0～3V各1只；

指針式電流表頭：0～20mA及0～1mA各1只；

可滿足多點同時測試電壓、電流的動態監測。

（4）元件組：電阻10只、電容5只、二極管(穩壓管)3只、電位器2只（1K、10K各一）。

（5）鋁合金實驗箱體，堅固耐用，樣式美觀、大方。

三、實驗項目

1、線性與非線性元件的伏安特性。
2、電位及其與電壓關系的研究。

3、基爾霍夫定理。

4、疊加定理。
5、電壓源與電流源的等效變換。
6、戴維南及諾頓定理。
7、受控源VCVS、VCCS的實驗。
8、典型電信號的觀察和測量。
9、RC一階電路的響應測試。

10、二階電路的響應測試。
11、RC選頻網絡特性測試。
12、R、L、C元件在正弦電路中的特性實驗。
13、R、L、C串聯諧振電路的研究。

14、R、L、C并聯諧振電路的研究。

15、雙口網絡測試。
16、其它電路的研究。

DJ-DL6電路分析實驗箱是在DJ-DL1的基礎上改進而成的。它相對于DJ-DL1有以下不同。

1、電源輸出 ：增加固定輸出 ±5V/0.5A ， 有短路過載保護，自動恢復功能。

2、函數信號發生器（最高輸出頻率達2MHz以上）

波 形：正弦波、方波、三角波
頻率范圍：2Hz～1MHz，分四檔連續可調
幅 值：方波、正弦波、三角波 （峰-峰值：0～10V）
3、 1只數字電壓表，分0～2V、0～30V二檔；

1只數字電流表，分0～2mA、0～200mA二檔；

4、擴充了元件庫：有l(wèi)～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。

擴充元件庫主要是幫助學生自行設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。

5、 系統配有“電路設計與仿真軟件--Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

產品說明：
JG-DL1型電路分析實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要 。

,
