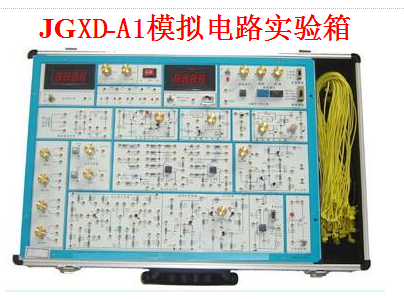

JG XD - A1 模擬電路實驗箱

JG XD- A 1 模擬電路實驗箱 是 以《高等工業學校電子技術基礎 課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。

☆ 主要特點

實驗箱中的 實驗電路采用單元電路方式設計，單元電路 即 基本 實驗 電路,再 外接其他 元件為該電路參數 ， 或 與其他 的單元電路組合,完成不同的實驗要求。每個實驗的電路原理圖都印刷 在實驗板表面,學生可按照各 個 實驗 的 原理圖自已搭建電路, 既培養了學生的 獨立 思維能力及動手能力，也增強了該實驗箱的適用性 、擴展性。大部分 元器件 安裝在實驗板正面 ，增加了學生的感性認識 ；采用鎖緊式鍍金 插孔將實驗連線引出， 連接可靠， 維修方便、簡捷 ；實驗 箱由一體 型鋁 合金型材制成, 箱體牢固可靠，重量輕,絕緣安全性能好,開關箱蓋方便可靠 ， 外型美觀，造型氣派。
☆ 實驗箱組成
① 電源： 輸入：AC 220V±10%，50HZ
輸出： ※ DC： +5V ，DC I≥ 1 A
※ DC：±12V，DC I≥0.2A
※ DC： - 5V～ - 12V可調， I≥0.2A
※ DC：＋5V～＋27V可調，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※ AC V:7.5V×2；AC I≥0.15A
② 直流電壓源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調 .
③ 函數發生器 : 輸出頻率： 2HZ～ 9 0KHZ ，分四檔
可輸出 方波 ： 0～ 20 V

三角波 ： 0～ 15 V

正弦波 ： 0～ 10 V
④ 數字式頻率計 （0 ～ 300KHZ） 和直流電壓表 （0 ～ 30V）
⑤ 分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦合放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱 功放電路； 場效應管電路； 可控硅 電路； 電位器組；電阻、電容和二 、 三極管等組成。
⑥ 集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
⑦可供擴展面包板，方便學生進行畢業設計和課程設計。

☆ 實驗項目
1.單級放大電路
2.兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路
7.積分與微分電路
8.波形發生電路
9.有源濾波器
10.電壓比較器
11.IC電路RC正弦波振蕩器
12.集成功率放大器
13.整流濾波與并聯穩壓電路
14.串聯穩壓電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.互補對稱功率放大器
21.波形變換電路
22. 場 效應管實驗
23.可控硅實驗電路
附加:面包板擴展區

,
