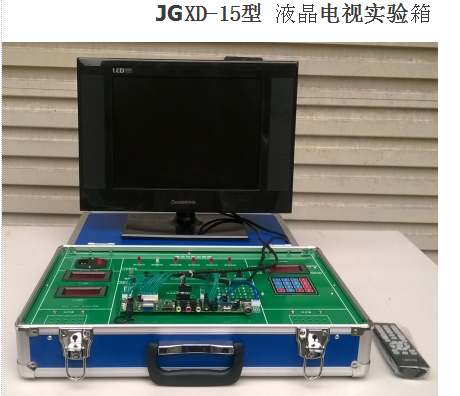

JG XD-15型 液晶電視實驗箱

一、產品概述

“ JGXD -15 型液晶電視實驗箱”是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學

本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

實訓箱包括實訓箱體（交直流電源、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏： 15 寸，對比度： 600 ： 1 ，亮度： 500cd/m2, 反應時間＜ 16ms 。液晶電視模塊包括無線智能故障轉換接口 ( 免布線 ) 、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、內置故障設置系統，可由電腦隨機設置故障點。無線智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備實訓指導書。

二、技術性能

1. 輸入電源：單相三線制 AC220V ± 10% 50HZ

2. 工作環境：溫度 -10 ℃～+40℃ 相對濕度＜85%（25℃）

3.整機容量：＜200VA

4.安全保護：動作電流≤30mA、動作時間≤0.1s

三、系統組成

1.本裝置由實訓箱、液晶顯示器和實訓組件四部分組成

2．液晶顯示器：15寸 對比度： 600：1，亮度：500cd/m2, 反應時間：＜16ms

3．實訓組件

本裝置由液晶彩電模塊、智能實訓考核系統組成。

1）液晶彩電實訓模塊

智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、內置設故排故系統（可由電腦隨機故障點）

4．智能實訓考核系統

1 、計算機可以監控 1-126 臺家用電器智能考核臺

2 、已設置多個故障點。

3 、具有發卷功能

4 、具有收卷功能

5 、具有單臺和全部實驗臺清零功能

6 、具有自動檢測各家用電器考核臺的通訊聯機情況

7 、可以生成學生個人成績單

8 、可以對學生考核情況進行統計、分析

9 、設有進入系統密碼，進入系統后能夠修改密碼

10 、具有打印功能

11 、具有答題次數限制功能

12 、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

四、實驗項目

1. 黑屏故障分析與故障演示實驗 ;

2. 有聲音，無圖像的故障分析與演示實驗 ;

3. 鍵控電路的故障分析與演示實驗 ;

4. 遙控接收電路的故障分析與演示實驗 ;

5. 無光柵 , 無聲音故障分析與演示實驗 ;

6. 右聲道無聲音故障分析與演示實驗 ;

7. 左聲道無聲音故障分析與演示實驗 ;

8. 功放電路的故障分析與演示實驗 ;

9. 遙控發射電路的故障分析與演示實驗 ;

10. 有光柵、無圖像、無伴音的故障分析與演示實驗 ;

11. 液晶屏壞點檢測演示實驗 ;

12. 液晶電視綜合性能測試實驗 .

······ ,
