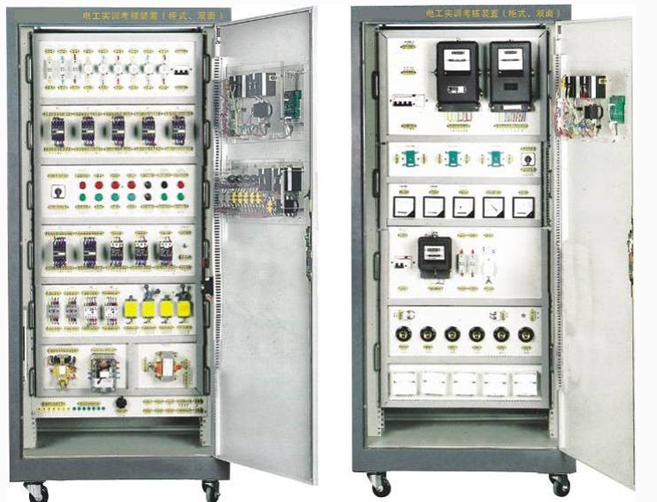

JGDQ-DJKZ電機電控配線安裝實訓柜
電機電控配線安裝實訓柜是結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。該實訓考核設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊的職業能力教學與實訓。
一、技術參數
1.工作電源：三相四線 供電 AC 380 V/220 V 50 Hz ；
2.外形尺寸：長（ mm ）×寬（ mm ）×高（ mm ）＝ 800 × 600 × 1700 ；
3.負荷容量：≤ 1kVA 。
4.安全保護：
a)漏電保護動作電流：≤ 30mA 、
b)漏電保護動作反應時間：≤ 0.1S ；
c)具有過壓、過流、過載、漏電保護措施，符合國家相關標準
二、實訓考核設備的功能
1.可對學生進行技能訓練的參考項目和完成的工作任務有 18 項：
1)工廠電氣控制箱電路的安裝；
2)交流異步電動機的點動控制電路連接；
3)交流異步電動機的單向連續轉動的控制電路連接；
4)三相異步電動機直接起動、停車的控制電路連接；
5)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
6)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
7)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
8)三相交流異步電動機 Y- △（手動切換）啟動控制電路的連接；
9)三相交流異步電動機 Y- △（時間繼電器切換）啟動控制電路的連接；
10)定子繞組串聯電阻啟動控制電路的連接；
11)三相交流異步電動機能耗制動控制電路的連接；
12)三相交流異步電動機反接制動控制電路的連接；
13)多臺（ 3 臺及以下）電動機的順序控制電路的連接
14)電動機的往返行程控制電路的連接；
15)雙速電動機調速控制電路的連接；
16)簡單的繼電器程序控制電路連接；
17)普通車床控制電路的連接；
18)電動葫蘆控制電路的連接。
2.還可以對學生電工上崗操作證、電氣設備安裝工、電氣設備維修工等工種初級、中級技術等級鑒定進行訓練和考核的項目有 7 項：
1)三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
2)兩地控制電路的連接；
3)雙重聯鎖的正反轉控制電路的連接；
4)按鈕切換的雙速電動機調速控制電路的連接；
5)時間繼電器切換的雙速電動機調速控制電路的連接；
6)半波整流能耗制動控制電路的連接；
7)速度繼電器配合的反接制動控制電路的連接；
三、實訓考核設備的配置
電機電控配線安裝實訓柜以標準的配電柜為主柜，合理利用柜體的雙面空間，科學地布置電器及配套實驗器材，面板裝有電流、電壓表及操作按鈕，內部裝有完成電動機控制電路所需要的各種低壓電器，如漏電斷路器、熔斷絲、電流互感器、接觸器、中間繼電器、熱繼電器、行程開關按鈕、信號燈、轉換開關、電壓表、電流表等，為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用，能滿足照明電路和電動機控制電路的實訓項目。
按生產現場的電氣控制柜設計，元件按生產實際中常用的控制電路配備，選用元件與生產、生活中實際使用的元件一樣，創設工作情景，實訓與生產實際的工作過程相同，得到的技能訓練全面，掌握的專業知識和技能牢固，對學生形成職業能力的訓練效果好。
配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。經鑒定中心多次使用實踐證明，是一種理想的職業教育實訓設備。
電機電控配線安裝實訓柜元件配置
1)電控柜 1 臺：尺寸： 800 × 600 × 1700 mm3 ；
2)材料： 1.5mm 厚度的冷軋鋼板
電機電控配線安裝實訓柜元件明細表
序號 |
名稱 |
型號與規格 |
單位 |
數量 |
備注 |
1 |
單相電容運行異步電動機 |
JW6312 120W |
只 |
1 |
|
2 |
指示燈 |
AD11-25/40-1G 220V |
只 |
9 |
|
3 |
帶燈按鈕 |
LA19-11D 220V |
只 |
8 |
|
4 |
萬能轉換開關 |
LW5D-16D0723/3型 |
只 |
1 |
|
5 |
電壓表 6L2 |
450V |
只 |
2 |
|
6 |
電流表 6L2 |
5A |
只 |
2 |
|
7 |
熱繼電器 |
JR36-20 |
只 |
3 |
|
8 |
三相電度表 |
DT8型 |
只 |
1 |
|
9 |
電流互感器 |
LMK1-0.5 30/5A |
只 |
3 |
|
10 |
交流接觸器 |
CJ20-16/380V |
只 |
6 |
|
11 |
中間繼電器 |
JZ7-44 380V |
只 |
2 |
|
12 |
控制變壓器 |
BK2-150 380V/127V/36V |
只 |
1 |
|
13 |
三相漏電開關 |
DZ47LE-32 |
只 |
1 |
|
14 |
三相空氣開關 |
DZ15-40/3902 |
只 |
1 |
|
15 |
三相電動機 |
JW6314 180W/380V/0.4A |
只 |
2 |
其中一個帶速度繼電器 |
16 |
三相雙速電機 |
只 |
1 |
||
17 |
行程開關 |
LX19-001 |
只 |
6 |
|
18 |
整流橋 |
DBPC20-10 |
只 |
2 |
|
19 |
時間繼電器 |
ST3-380V |
只 |
2 |
|
21 |
單相熔斷器 |
RT18-32/2P |
只 |
2 |
|
22 |
桿式電阻 |
20W 8Ω |
只 |
3 |
|
23 |
接線端子排 |
DT-15 |
位 |
156 |
|
24 |
接線端子排 |
TB-12個端子（ 2512 ） |
只 |
12 |
|
24 |
接線端子排 |
TB-6個端子（ 2506 ） |
只 |
3 |
|
24 |
接線端子排 |
TB-4個端子（ 2504 ） |
只 |
7 |
|
25 |
接線端子排 |
TB-3個端子（ 2503 ） |
只 |
3 |
|
26 |
電線 |
42芯 |
卷 |
1 |
|
27 |
三相熔斷器 |
RT18-32 |
個 |
2 |
。
