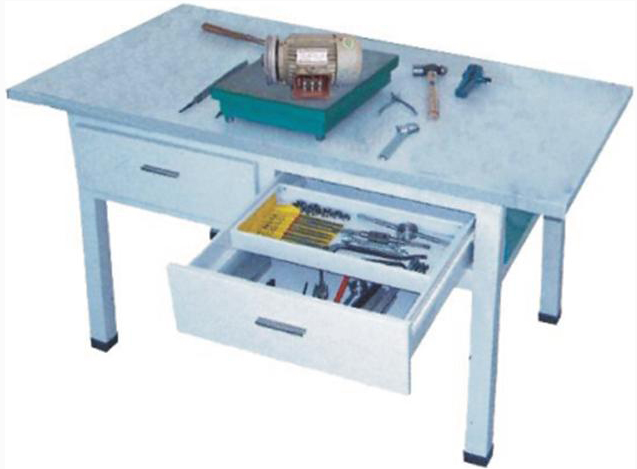

JGDJC-01電機拆裝與維修實訓臺

電機拆裝與維修實訓臺是為各類院校學生拆裝各種電機而設計的，通過對常用多種電機的動手拆裝，使學生掌握電機從里到外的構成及各組成器件的認識，根據電機拆裝的特點，實訓臺材質采用全鋼結構，堅固耐用。

一、概述

本裝置是為各類院校學生拆裝各種電機而設計的，通過對常用多種電機的動手拆裝，使學生掌握電機從里到外的構成及各組成器件的認識，根據電機拆裝的特點，實訓臺材質采用全鋼結構，堅固耐用

二、技術參數

1 、輸入電壓：三相四線制～ 380V ± 10% 50Hz

2 、工作環境：環境溫度范圍為 -5 ～＋ 40 ℃ 相對溫度＜ 85% （ 25 ℃）

3 、裝置容量：＜ 1.5KVA

4、鋼制拆裝桌 1 張，規格： 1500mm × 750mm × 780mm

三、裝置的配備

1.實訓桌 實訓桌為鐵制結構，桌面上附有一塊防靜電的絕緣橡膠墊保護操作臺。

2.電源盒

電源盒為鐵質雙層亞光密紋噴塑結構，提供三相漏電保護器、三相斷路器、三相四極 電源插座、單相三極雙聯電源插座等。

3.拆裝工具 提供拉馬、活動扳手、橡皮錘或木錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、 尖嘴鉗、剝線鉗、烙鐵（含烙鐵架）等一套。

4.手搖電子計數繞線機一臺：數顯范圍 0 ～ 9999 匝數，計數精確、讀數方便。

5.電機繞線模一套

6.未浸漆的三相鼠籠異步電動機：額定功率 1.1kW ，電壓 380V （ Y 接法），轉速 1400r/min 。

7.未浸漆的他勵直流電動機：額定功率 350W ，電壓 220V ，轉速 1500r/min 。

二、 四、實訓項目：

1.三相異步電動機拆裝與維修

2.直流電動機拆裝與維修

。
