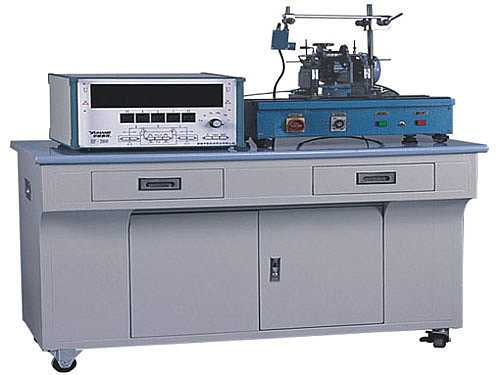

產品名稱：JGMY-563回轉體智能動平衡測試實驗臺
回轉體智能動平衡測試實驗臺 是采用傳感器、微機等先進測試手段和方法裝備的多媒體可視化綜合實驗臺，具有技術先進、體積小、操作方便、效果直觀等優點，用于測試回轉件的動平衡，通過實驗可使學生對機械振動中慣性力的變化規律產生感性認識，掌握平衡的方法，找出減輕機械振動、改善機械工作性能、提高工作質量的途徑。增強學員的工程實踐能力。
一、 實驗臺 功能與特點：
1.實驗臺采用尺寸約為700×400×40mm高精度的鑄鐵工作臺版+箱體落地式結構，裝有可調地腳螺栓和活動輪。
2.實驗臺能測出不平衡質量的大小和方位，還可演示整個檢測處理過程。
3.測控系統，能將實驗臺各傳感器數據實時采集和分析處理，并能在5吋真彩色液晶屏上顯示各參數實時數據，同時可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據，并自動保存在內部數據列表內，可隨時查看數據列表。
4.系統集成可直接連接打印機（無需通過電腦打?。?，將實驗結果打印出來，保存分析實驗結果。還可將實驗數據通過實驗臺的USB接口保存至移動存儲設備(U盤等)。
5.當系統與PC聯機時，各項參數可通過PC端測試系統設置，同時數據實時傳輸?shù)絇C端，配套的測試系統可將數據做進一步分析處理。通過PC端測試系統，可實時檢測各項數據，同時能遠程調節實驗參數。
二、 實驗臺 軟體特點：
本軟件采用的虛擬測試儀器界面，不但能得出實驗結果，而且可通過動態實時檢測曲線了解實驗的過程，通過人機對話的方式，生動形象地完成檢測過程。
三、 教 學實驗項目及內容：
1.了解并掌握回轉構件的動平衡原理；
2.熟悉用傳感器及其測試儀器、測量動態參數的基本原理和方法；
3.了解處理數據的方法,進行振動曲線的頻譜分析。
四、主要配置及參數
1.測試性能指標：固有頻率ω=3-5Hz，精度2μ;相應角誤差≤10度，靈敏度5gmm.
2.主要配置及技術參數：
光柵角位移傳感器1個；
光電傳感器1個；
回轉體轉子試件1個質量2.5kg，
調速范圍：0-600r/min；
直流調速電機1臺，功率≥90W；
實驗臺重量≥95kg；
外形尺寸約為750×450×1050mm。
五、測控系統參數：
CPU 1個，主頻≥36MHz；
顯示屏1塊≥5吋真彩液晶屏，分辨率≥800X480；
USB接口2個；RS485級聯網絡接口2個；打印機接口1個；
模擬通道4個：12bit；
數字通道4個：TTL 20-10MHz；
調速通道1個：DA 0-5V。
