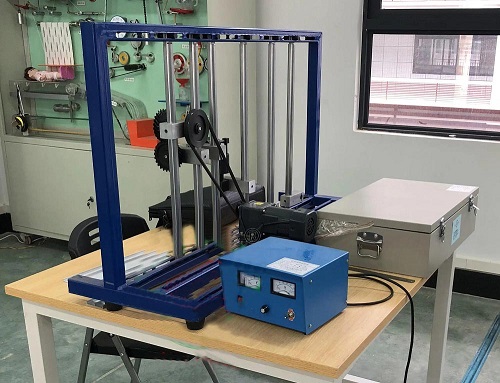

產品名稱：JGMY-518 機械運動創新方案拼裝實驗臺
一、 機械運動創新方案拼裝實驗臺 概述：
實驗臺 主要有機架、拆卸平臺、電動皮帶傳動裝置，低副桿組（‖級|||級）凸輪、齒輪齒條、槽輪、各種回轉副、移動復合金交氣連導基本構件和連接組成，在本實驗臺可以拼裝出各種平面機構運動方案37斜坡以上。實驗臺中低副桿組長度尺寸可以無數調節，長度尺寸變化范圍的，連接頭構思新穎，操作簡單方便，運動靈活，極大地提高了機構運動方案拼裝效率。實驗臺中組件低副桿組的零件，聯接件外型尺寸適中，所有零件均磨削加工，精度高，表面發蘭，鍍鉻，外型美觀、維護方便、使用壽命長。 實驗臺 是專門為高等院校本科及?？茖W(xué)生進行機械運動方案創新設計，培養學生機械綜合設計能力、創新能力和實踐拼裝能力而研制設計的一種創新型的綜合實驗臺
二、主要拼裝實驗項目：
1、內燃機機構
2、鄂式破碎機
3、曲柄搖桿與搖桿滑塊機構
4、泵
5、攝影升降機
6、刨床導桿機構
7、具有急回特性的四桿機構
8、近似勻速輸出的往復運動機構
9、曲柄增力機構
10、可擴大行程機構
11、織布開口機
12、曲柄搖桿型插床機構
13、縫紉機導線、導針機構
14、近似勻速輸出的往復運動機構
15、實現有近似停歇過程的機構
16、壓力表指示機構
17、攪拌機機構
18、送紙機構
19、動車床送料機構
20、雙向加壓機構
21、兩側停歇的移動機構
22、曲柄滑塊機構與齒輪齒條機構的組合
23、導桿齒輪齒條機構
24、多桿行程放大機構
25、六桿機構
26、雙擺桿擺角放大機構
27、轉動導桿與凸輪放大升程機構
28、起重機機構
29、鑄錠送料機構(翻轉機構)
30、擺動導桿型插床的插削機構
31、曲柄搖桿型插床的插削機構
32、沖壓送料機構
33、蒸汽機機構
34、實現給定軌跡的機構
35、壓包機
36、飛剪
37、內燃機
三、 主要技術參數：
1、實驗臺機架數量 4臺/套
2、實驗臺組件箱數量 4只/套
3、交流帶減速器電機 3個/套
4、交流帶有線電機 1個/套
5、交流帶減速電機功率 N=90W 220V輸出 轉速n=10轉/分
6、直線電機功率 N=25W220V 行程L=700
7、電源單相 220V 50HZ
8、零件主要材質：A3鋼、45號鋼
9、實驗人數：（3-4）人×四組/套
10、實驗臺機架外形尺寸：1000×350×660（長×寬×高）
