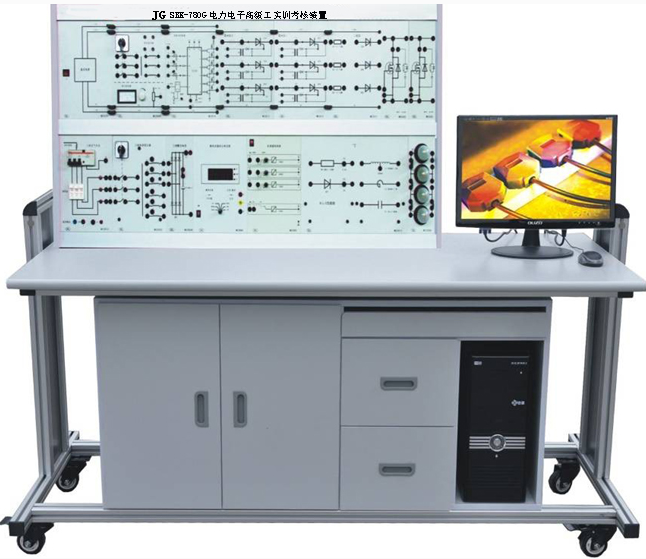

JGSBK-780G電力電子高級工實訓考核裝置（無自動設故功能）

一、產品特點

電力電子高級工實訓考核裝置（無自動設故功能） 是為電子類工種和電工工種的等級電工實訓考核而設計，能反映電力電子技術的發展對工廠企業應用的及時性和先進性，結合上海科學技術出版社出版的《職業技能鑒定培訓教材維修電工中級》中相關內容及要求，以科學的手段對相關工種技術工人進行實訓、考核、鑒定。其同時也適合各大中專院校開設的《電力電子學》、《變流技術》等課程學生實驗、實訓。

。 二、技術性能

（一）輸入電源：交流 380V ± 10% 50Hz ，三相五線

（二）輸出電源：

1 、外部電源經安全隔離變壓器和多級安全保護裝置后從多組插座輸出，提供～ 380V 、～ 220V 、～ 110V 交流電源。

2 、直流電源： 0 ～ 15V/1.5A 電源為控制板供電， 1 路 12V 電源為故障設置電源。

三、構成與配備

（一）實訓桌： 1500 × 800mm ，鋼木結構。

（二）掛箱支架：長 1400mm ，上下二層，內有滑槽。

（三）實訓模塊配置：直流電源板、三相電源變壓器、同步變壓器模塊、雙脈沖控制器、晶閘管Ⅰ、晶閘管Ⅱ、二極管板、負載板。

（四）附件：電源插座掛板 1 塊、安全導線 50 根、標準導線 50 根、短接橋 10 只、通信電纜 1 組、數字萬用表 1 只。

四、電力電子高級工實訓考核裝置（無自動設故功能）實訓項目

1 、三相半波可控整流電路（電感性負載）

2 、三相橋式半控整流電路（電阻性負載）

3 、三相橋式半控整流電路（電感性負載）

4 、三相橋式全控整流電路（電阻性負載）

5 、三相橋式全控整流電路（大電感性負載）

6 、帶平衡電抗器的雙反星形可控整流電路

。
