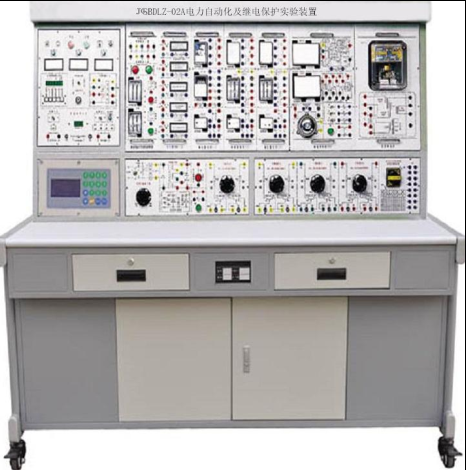

JGSBDLZ-02A 電力自動化及繼電保護實驗裝置
一、概 述
電力系統繼電保護實驗臺 , 電力自動化實訓裝置，電力自動化及繼電保護實驗裝置是綜合了目前高等院?！独^電保護》、《電氣設備》、《自動裝置》、《工廠供電》、《電力系統微機保護》等多門專業課程中的教學內容，結合生產實際應用和發展，設計開發的新穎實驗裝置。它能對發電廠、變電所及工廠中常用的繼電保護、電氣二次控制回路及自動裝置等教學內容進行操作實驗，能以真實直觀的實驗教學形式對學生進行專業技能訓練。本裝置的優點是設備器件利用率高，實驗教學系統性強，占用實驗場地少，性價比高等優點。
裝置采用掛件式結構，可根據實驗內容進行組合，安裝使用方便。實驗儀表精度高，具有數字化、智能化及人機對話等功能，用戶根據需要進行選擇。裝置對控制屏及測量部件所涉及的電源、儀器儀表等均采取可靠的保護，同時還設置了可靠的人身安全保護體系，避免因學生在實驗中的誤操作而造成實驗系統的損壞和人身傷害。
三、電力系統繼電保護實驗裝置技術性能
1. 輸入電源：三相四線 380V±10% 50Hz
2. 工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85% （ 25℃ ） 海拔＜ 4000m
3. 裝置容量：＜ 1.5kVA
4. 外形尺寸： 187cm×73cm×166cm
四、電力自動化及繼電保護實驗裝置的配備及要求
本裝置將實驗所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、各種規格的負載電阻及各種規格的繼電器等有機地結合在一起，配套齊全。用戶不需要購買任何配套設備，即可完成所有實驗。
本裝置由控制屏、實驗桌及實驗組件等組成。采用不同的掛件組合即可完成不同的實驗內容。
五、實驗項目
1. 電磁型電流繼電器和電壓繼電器實驗
2. 電磁型時間繼電器實驗
3. 信號繼電器實驗
4. DZ 、 DZB 、 DZS 系列中間繼電器實驗
5. 6 ～ 10kV 線路過電流保護實驗
6. 低電壓啟動過電流保護及過負荷保護實驗
7. BFY-12A 晶體管負序電壓繼電器實驗
8. 復合電壓啟動過電流保護實驗
9. 沖擊繼電器實驗
10. 重復動作手動復歸中央信號裝置實驗
11. 重復動作自動復歸中央音響信號裝置實驗
12. 具有燈光監視的斷路器控制回路實驗
13. 具有燈光和音響監視的斷路器控制回路實驗
14. 閃光繼電器構成的閃光裝置實驗
15. 裝設跳躍閉鎖繼電器的斷路器控制回路實驗
16. 電流閉鎖電壓速斷保護實驗
17. 發電機過電壓保護實驗
18. DH-3 型三相一次重合閘裝置實驗
19. 自動重合閘前加速保護實驗
20. 自動重合閘后加速保護實驗
21. BCH-2 差動繼電器特性實驗
22. 單側電源輻射式輸電線路三段式電流保護實驗
23. 過流保護與三相自動重合閘裝置綜合實驗與考核
設計性實驗
———由學生根據實驗題目自行設計線路﹑自擬步驟自行接線，完成對學生的實驗考核
24. 低電壓啟動過電流保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
25. 復合電壓啟動過電流保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
26. 電流閉鎖電壓速斷保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
27. 過電壓保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
28. 三段式電流保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
29. 過電流保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
30. 低電壓啟動過電流保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
31. 復合電壓啟動過電流保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
32. 電流閉鎖電壓速斷保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
33. 過電壓保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
34. 三段式電流保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
35. 變壓器差動保護實驗
六、電力自動化及繼電保護實驗裝置的安全保護體系
1. 三相四線制電源輸入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2. 控制屏電源由接觸器通過起、停按鈕進行控制。
3. 屏上裝有兩套電壓型漏電保護裝置和一套電流型漏電保護裝置，控制屏內、外或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗安全。
4. 單、三相調壓器輸出處設有過流保護裝置，相間、線間過電流或直接短路均能自動保護。
5. 設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
6. 各種電源及各種儀表均有完善的保護功能。
七、電力自動化及繼電保護實驗設備配置清單
序號 |
型號 |
規格名稱 |
單位 |
數量 |
1 |
DL07-1 |
電源控制屏 |
臺 |
1 |
2 |
DL07-2 |
實驗桌 |
臺 |
1 |
3 |
DL07-3 |
斷路器觸點及控制回路模擬組件 |
個 |
1 |
4 |
DL07-4 |
信號指示及萬能轉換開關掛箱 |
個 |
1 |
5 |
DL07-5 |
數字式電秒表及開關掛箱 |
個 |
1 |
6 |
DL07-6 |
空氣開關掛箱 |
個 |
1 |
7 |
DL07-7 |
光字牌掛箱（一） |
個 |
1 |
8 |
DL07-8 |
光字牌掛箱（二） |
個 |
1 |
9 |
DL07-9 |
繼電器掛箱（一） |
個 |
1 |
10 |
DL07-10 |
繼電器掛箱（二） |
個 |
1 |
11 |
DL07-11 |
繼電器掛箱（三） |
個 |
1 |
12 |
DL07-12 |
繼電器掛箱（四） |
個 |
1 |
13 |
DL07-13 |
繼電器掛箱（五） |
個 |
1 |
14 |
DL07-14 |
繼電器掛箱（六） |
個 |
1 |
15 |
DL07-15 |
繼電器掛箱（七） |
個 |
1 |
16 |
DL07-16 |
繼電器掛箱（八） |
個 |
1 |
17 |
DL07-17 |
重合閘繼電器及控制部件掛箱 |
個 |
1 |
18 |
DL07-18 |
差動繼電器掛箱 |
個 |
1 |
19 |
DL07-19 |
直流數字電壓、電流表掛箱（三只表） |
個 |
1 |
20 |
DL07-20 |
真有效值交流電流表掛箱（三只表） |
個 |
1 |
21 |
DL07-21 |
真有效值交流電壓表掛箱 |
個 |
1 |
22 |
DL07-22 |
可調電阻掛箱（一） |
個 |
1 |
23 |
DL07-23 |
可調電阻掛箱（二） |
個 |
1 |
24 |
DL07-24 |
可調電阻掛箱（三） |
個 |
1 |
25 |
DL07-25 |
可調電阻掛箱（四） |
個 |
1 |
26 |
DL07-26 |
安全迭插型實驗導線 |
套 |
1 |
27 |
DL07-27 |
學生凳子 |
個 |
2 |
。
