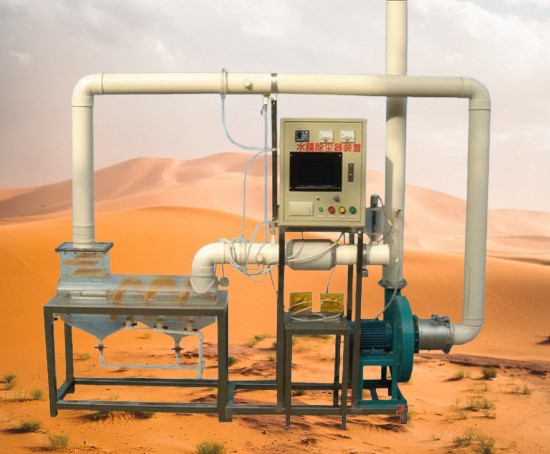

實驗裝置JG TG-515-I 臥式旋風水膜除塵器實驗裝置
一、特點及用途：
臥式旋風水膜除塵器又稱旋筒水膜除塵器，屬濕式除塵器，系利用水膜捕集塵粒的一種除塵設備。其特點有：除塵效果好。由于洗滌過程有多種機理起作用，除與過濾的主要機理相同外，還有蒸氣凝結促進細微顆粒凝并，且被捕集的塵粒不會二次飛揚，因此效率高；操作靈活性較大?？砂葱枵{(diào)節液氣比或氣速，以適應氣流量、含塵濃度等工況的變化；產生泥漿或廢液，處理比較麻煩，容易造成二次污染；可能存在嚴重的腐蝕，對有些設備容易發生堵塞。常用于冶金、機械等行業中清除非粘固性及非纖維性灰塵。
二、技術參數：
1 、環境溫度： 5℃ ～ 40℃ 、
2 、動力裝置布置為負壓式 ;
3 、系統壓力損失為 0.5~0.75KPa;
4 、氣體流量 300m 3 /h
5 、液體循環利用，無外排污水；
6 、入口氣速 15~20m/s ；
7 、除塵效率 >90% ；
8 、噴水壓力 30~50kPa ；
9 、耗水量 0.1~0.3L/m 3 ；
10 、壓力損失為 0.5~0.75 kPa ；
11 、最高允許進口濃度為 2g/m 3
12 、氣體的含塵濃度： <5g/m3
13 、裝置外形尺寸：長 1900mm 寬 500mm 高 1800mm 、
14 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
15 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、
三、主要配置：
1 、 臥式旋風水膜 除塵器 1 套、 透明有機玻璃材質、壁厚 6 mm 、含 水槽 1 套、
2 、 1 貯液 箱 1 只、 白色 PP 板 材質 、厚度 10mm ， 40 0 × 4 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；
3 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；
4 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
5 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
6 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
7 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
8 、 變頻器 1 套：控制風機轉矩調節風量大??；
9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
10 、 ? 110 連接管路及控制球閥
11 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
JGTG-515-II 數據采集 臥式旋風水膜除塵器
一、特點及用途：
臥式旋風水膜除塵器又稱旋筒水膜除塵器，屬濕式除塵器，系利用水膜捕集塵粒的一種除塵設備。其特點有：除塵效果好。由于洗滌過程有多種機理起作用，除與過濾的主要機理相同外，還有蒸氣凝結促進細微顆粒凝并，且被捕集的塵粒不會二次飛揚，因此效率高；操作靈活性較大?？砂葱枵{(diào)節液氣比或氣速，以適應氣流量、含塵濃度等工況的變化；產生泥漿或廢液，處理比較麻煩，容易造成二次污染；可能存在嚴重的腐蝕，對有些設備容易發生堵塞。常用于冶金、機械等行業中清除非粘固性及非纖維性灰塵。
二、技術參數：
1 、環境溫度： 5℃ ～ 40℃ 、
2 、動力裝置布置為負壓式 ;
3 、系統壓力損失為 0.5~0.75KPa;
4 、氣體流量 300m 3 /h
5 、液體循環利用，無外排污水；
6 、入口氣速 15~20m/s ；
7 、除塵效率 >90% ；
8 、噴水壓力 30~50kPa ；
9 、耗水量 0.1~0.3L/m 3 ；
10 、壓力損失為 0.5~0.75 kPa ；
11 、最高允許進口濃度為 2g/m 3
12 、氣體的含塵濃度： <5g/m3
13 、裝置外形尺寸：長 1900mm 寬 500mm 高 1800mm 、
14 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
15 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、
三、主要配置：
1 、 在線 進 、出 粉塵濃度檢測系統（日本進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套：遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 1 、 臥式旋風水膜 除塵器 1 套、 透明有機玻璃材質、壁厚 6 mm 、含 水槽 1 套 ；
7 、 1 貯液 箱 1 只、 白色 PP 板 材質 、厚度 10mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
8 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；
9 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
10 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
11 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
12 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
13 、 變頻器 1 套：控制風機轉矩調節風量大小；
14 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
15 、 ? 110 連接管路及控制球閥
16 、 不銹鋼框架實驗臺（ 38mm×38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成
。
