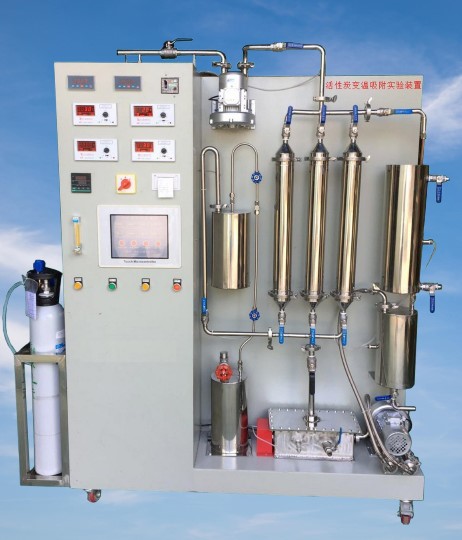

自動控制活性炭變溫吸附實驗裝置

JGTG-577-I 自動控制活性炭變溫吸附實驗裝置（自動控制不銹鋼）

一、原理 、用途：

活性炭吸附熱空氣再生系統流程如附圖所示。系統包括主風機，有機氣體發生系統，氣體混合緩沖罐，吸附塔，空氣加熱器和冷凝回收系統及回收系統循環風機，數據自動采集系統和控制箱等。全系統主要由不銹鋼塔罐和管線構成，可進行有機氣體吸附和熱解析的過程試驗。系統還配置了一座有機玻璃制吸附塔供學生了解固定床吸附塔的構造情況。

二、 主要參數及配置 :

1 、 處理氣量： 2 ～ 4m3/h ；

2 、吸附效率 ： 90% 、

3 、 304 不銹鋼吸附器外徑： ? 8 0mm 高 5 00mm ；

4 、吸附溫度： 0-70 度；

5 、再生加熱器功率： 1.5 kw ；

6 、 裝置外形尺寸： 1450mm×450mm×1600mm 、

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 3 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、 主要配置：

1 、 304 不銹鋼 吸附器 3 套、 304 不銹鋼材質、厚度 1 . 5 mm 、 含 活性炭填料 、

2 、 水浴鍋 1 套、 304 不銹鋼材質、厚度 1 . 5 mm 、

3 、 氣體混合緩沖器 1 套、 304 不銹鋼材質、厚度 1 . 5 mm 、

4 、 加熱器 1 套、 電源： AC 22 0V ， 單 相 三 線制，功率 150 0W

5 、 氣體 流量 計 1 只 、 （ LZB-15 、 量程 400 ~ 400 0L/h ） 氣體流量計 1 只 、 （ LZB-3 、 量程 30 ~ 30 0L/h ）

6 、 漩渦式噴氣風機 2 臺、 電源： AC 22 0V ， 單 相 三 線制，功率 12 0W

7 、 溫度控制系統 1 套 （控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只） 、

8 、 冷卻器 1 套、 304 不銹鋼材質、厚度 1 mm 、

9 、 降溫系統 1 套、 304 不銹鋼材質、厚度 2 mm 、

10 、 溫度控制傳感器 4 只 、 （數顯儀表）

11 、 人工監測進出口 4 套、 304 不銹鋼材質、
12 、 氣體與鋼瓶 1 套（ 8 升）、氣體流量計 1 個 （ LZB-3 、 量程 30 ~ 30 0L/h ） 、 不銹鋼雙表頭氣體減壓閥 1 只、

14 、 電源控制系統：漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
15 、 304 不銹鋼材質 連接管路及控制球閥 （規格： ? 2 0 ）
16 、設備 框架 控制柜 1 只 （ 配腳輪均為萬向輪帶禁錮腳）等組成。

JGTG-577-II 數據采集 活性炭變溫吸附實驗裝置 （自動控制、全套不銹鋼）

一、原理 、用途：

活性炭吸附熱空氣再生系統流程如附圖所示。系統包括主風機，有機氣體發生系統，氣體混合緩沖罐，吸附塔，空氣加熱器和冷凝回收系統及回收系統循環風機，數據自動采集系統和控制箱等。全系統主要由不銹鋼塔罐和管線構成，可進行有機氣體吸附和熱解析的過程試驗。系統還配置了一座有機玻璃制吸附塔供學生了解固定床吸附塔的構造情況。

二、 主要參數及配置 :

1 、 處理氣量： 2 ～ 4m3/h ；

2 、吸附效率 90% 、

3 、 304 不銹鋼吸附器外徑： ? 8 0mm 高 5 00mm ；

4 、吸附溫度： 0-70 度；

5 、再生加熱器功率： 1.5 kw ；

6 、 裝置外形尺寸： 1450mm×450mm×1600mm 、

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 2 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、 主要配置：

1 、 在線 進 、出 VOCs 氣體 濃度檢測系統 各 1 套 （ VOCs 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0- 2 000PPM, 分辨率 1PPM 、測量范圍 0- 2 000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 304 不銹鋼 吸附器 3 套、 304 不銹鋼材質、厚度 1 . 5 mm 、 含 活性炭填料 、

7 、 水浴鍋 1 套、 304 不銹鋼材質、厚度 1 . 5 mm 、

8 、 氣體混合緩沖器 1 套、 304 不銹鋼材質、厚度 1 . 5 mm 、

9 、 加熱器 1 套、 電源： AC 22 0V ， 單 相 三 線制，功率 150 0W

10 、 氣體 流量 計 1 只 、 （ LZB-15 、 量程 400 ~ 400 0L/h ） 氣體流量計 1 只 、 （ LZB-3 、 量程 30 ~ 30 0L/h ）

11 、 漩渦式噴氣風機 2 臺、 電源： AC 22 0V ， 單 相 三 線制，功率 12 0W

12 、 溫度控制系統 1 套 （控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只） 、

13 、 冷卻器 1 套、 304 不銹鋼材質、厚度 1 mm 、

14 、 降溫系統 1 套、 304 不銹鋼材質、厚度 2 mm 、

15 、 溫度控制傳感器 4 只 、 （數顯儀表）

16 、 人工監測進出口 4 套、 304 不銹鋼材質、
17 、 氣體與鋼瓶 1 套（ 8 升）、氣體流量計 1 個 （ LZB-3 、 量程 30 ~ 30 0L/h ） 、 不銹鋼雙表頭氣體減壓閥 1 只、

18 、 電源控制系統：漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
19 、 304 不銹鋼材質 連接管路及控制球閥 （規格： ? 2 0 ）
20 、設備 框架 控制柜 1 只 （ 配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目?jī)?nèi)容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能

。
