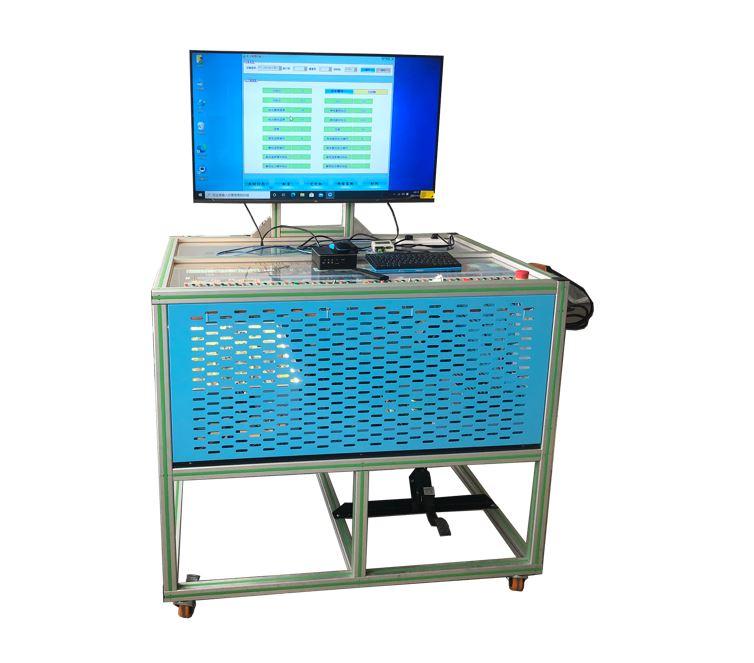

產品名稱：電池管理實訓測試平臺

以主流新能源磷酸鐵鋰動力電池包，單體電池 3.3V50AH ，鋁殼方形，共 24 串，總?cè)萘?80V50AH 一體式 BMS 電池管理系統，有主從通信、外部通信、狀態估算、安全管理、充放電管理、控制輸出、控制輸入、總壓檢測、絕緣檢測， 單體電壓采集、溫度采集等功能；并培養學員對磷酸鐵鋰動力電池包（ BMS ）故障分析和處理能力以及高壓系統安全注意事項。

2. 設備組成

實訓臺包含以下配件：①磷酸鐵鋰電池 *24 個；②車載充電器 *1 個；③ CAN 總線監測盒 *1 個；④交流充電口 *1 個；⑤開關電源 *1 個；⑥維修開關 *1 個；⑦ miniPC*1 套；⑧ 43 寸顯示器 *1 套；⑨霍爾傳感器 *1 個；⑩負載驅動電機 *1 個

3. 功能描述

1 ）產品采用 24 節磷酸鐵鋰動力電池，配套車用電池管理系統，直觀展示動力電池連接方式以及充放電過程；

2 ）動力電池包設置有機械緊急維修開關（ MSD ）為動力系統的維修提供安全和可靠保證，既可以作為維修保護開關，緊急停機開關，同時也可以起到短路保護的作用；

3 ）動力電池包半透明設計，上蓋用 8MM 亞克力板便于學員觀察電池內部結構，設有合頁方便打開測量電池?cái)?shù)據及教學實訓；

4 ）動力電池包安裝有散熱風扇，便于實訓臺工作中電池溫度的有效散熱，保證實訓設備的安全性能；

5 ）實訓臺設有霍爾電流傳感器、主繼電器、電池溫度信號、充電繼電器、通訊信號、單體電池高低壓等故障，方便教師教學實現智能教學；

6 ）實訓臺設有檢測端子可對 24 節單體電池、主接觸器等電壓進行測量，測量面板采用 6mm 厚亞克力板，亞克力板上噴涂檢測端子名稱；

7 ） BMS 動力電池管理系統由一個電池集成管理模塊 BIU 、分流器、線束等配件組成， BIU 可單獨采集并管理 24 串電池，另外支持最多從機進行擴展。系統擴展采用菊花鏈拓?fù)浣Y(jié)構，實時獲得電池組總電壓，單體電池電壓，電池溫度、電池均衡信息、采樣線異常情況檢測、電池模組絕緣狀況等數據通過 CAN 總線與主控模塊交互，主控模塊動態精確估算 SOC/SOH 數值。并將電池單體電壓、動力電池組總電壓、溫度、 SOC 等數據輸送至迷你電腦，迷你電腦通過圖形化監控軟件將數據信息在 43 寸多媒體端動態顯示；

8 ）實訓臺配有車載充電器和國標交流充電座，充電器通過 CAN 協議與 BMS 通信，充電樁通過實訓臺交流充電座進行充電， BMS 對充電過程進行在線監測；

9 ）用戶可通過 BMS 監控軟件，同時對多通道單體電池或者電池組進行充電、放電等測試；可實時監控單體電池的電壓、溫度及內阻，可自動完成對充放曲線的描繪以及數據的監控和保存；

10 ）實訓臺配備驅動電機放電負載，通過放電電阻模擬實車放電過程， BMS 對放電過程進行動態監測，采集放電電流，并輸送至迷你電腦，電流數據在多媒體端動態顯示；

11 ）實訓臺通過 CAN 轉 USB 設備對協議數據信息進行轉換，實現 BMS 與迷你電腦數據傳輸，迷你電腦安裝正版授權 window10 操作系統，采用無風扇低功耗計算機，內存 4G LPDDR3 ，存儲 128G SSD 固態，四核 J3160 ，通信支持 WiFi 802.11 b/g/n 2.4G 協議、局域網 1000M LAN 、藍牙 Bluetooth 4.2 協議等多種模式，顯示輸出 HDMI2.0 高速雙向通信，分辨率： 1920*1080 ；

12 ）實訓臺采用高強度歐標鋁型材，加以有色膠條裝飾，堅固耐用外觀美麗，底部安裝 4 個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

4. 技術特性

1 ） 臺架尺寸：長 1m* 寬 1.2m* 高 1.7m

2 ） 框體材質：歐標工業銀色鋁型材 / 磨砂氧化

3 ） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

4 ） 系統電路圖噴繪方式： UV 打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

5 ） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

6 ） 測試孔：高質量尼龍料高壓安全型 4mm 面板香蕉插座孔 /PA66 高強度尼龍 / 黃銅鍍鎳 / 材料電鍍符合 RoHS 環保

7 ） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾， 軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

1 ） 動力電池組的拆裝與檢測；

2 ） 動力電池組的基礎知識；

3 ） 動力電池組的外觀檢查與安裝；

4 ） 不同類型動力電池組的技術分析；

5 ） 動力電池管理系統的檢修；

6 ） 電池管理系統的工作原理與檢測；
