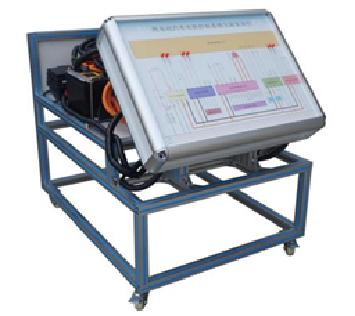

產品名稱：C5純電動汽車電機控制系統實訓臺

C1 純電動汽車電池（ BMS ）管理系統實訓臺

C2 純電動汽車驅動系統實訓臺

C3 純電動汽車空調系統實訓臺

C4 純電動汽車助力轉向系統實訓臺

C5 純電動汽車電機控制系統實訓臺

C6 純電動汽車車身電器系統實訓臺

    北汽 EV160 一站式教學系統，一鍵控制， 6 臺設備聯動在一起運行

    采用北汽 EV160 純電動汽車原車主控制系統由 VCU 整車控制器、 MCU 電機控制器、 PDU 高壓控制盒構成。真實展示純電動汽車主控制系統工作過程與組成結構。適用于中高職院校對純電動汽車主控制系統的原理教學需要。

2. 設備組成

實訓臺包含以下主要配件：①電機控制器總成 *1 套；②移動臺架 *1 臺；③車載充電機總成 *1 套；④ DC/DC 總成 *1 套；⑤冷卻水壺 *1 套；⑥直流充電口 *1 個；⑦交流充電口 *1 個。

3. 功能描述

1 ） DC-DC 轉換器模塊模塊將高壓電轉換為 13.8V 低壓電電，為低壓系統供電。

2 ） 電機控制器 MCU 模塊接受駕駛需求將直流電轉有效的換為三相交流電驅動電機，并通過 U/V/W 高壓接觸器輸出。

3 ） 車載充電器模塊外接 220V 交流電轉換為高壓直流電，并通過直流充電正和直流充電負高壓接觸器給動力電池包充電。

4 ） 教學臺后側安裝歐標直流快充和交流充電口，交流充電口支持交流 220VAC/7KW 慢充，不支持 380V 交流充電；注意必須確保地線連接可靠；

5 ） 車載充電機，電機控制器， DC/DC 轉換器上蓋部位全部采用半透明改裝，使學員清晰了解控制原理和內部控制元件；

6 ） 教學臺安裝有 4mm 的紅色和黑色測試端子，學生可在工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；

7 ） 實訓臺檢測面板絲印各系統總成電路原理圖，檢測面板采用鋁塑板材質；檢測端子名稱采用彩色字體絲印，并標注與原理圖上線路連接關系對應的數字；

8 ） 實訓臺采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝 6 個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

4. 技術特性

1 ） 臺架尺寸：長 1.2m* 寬 0.8m* 高 1.2m

2 ） 框體材質：歐標工業銀色鋁型材 / 磨砂氧化

3 ） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

4 ） 系統電路圖噴繪方式： UV 打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

5 ） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

6 ） 測試孔：高質量尼龍料高壓安全型 4mm 面板香蕉插座孔 /PA66 高強度尼龍 / 黃銅鍍鎳 / 材料電鍍符合 RoHS 環保

7 ） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊

5. 實訓項目

1 ） 掌握純電動汽車 DC/DC 轉換器系統的結構及工作原理；

2 ） 掌握純電動汽車車載充電機系統的結構及工作原理；

3 ） 進行純電動汽車電機控制器系統的結構及工作原理；

4 ） 掌握純電動汽車充放電系統常見故障與排除。
