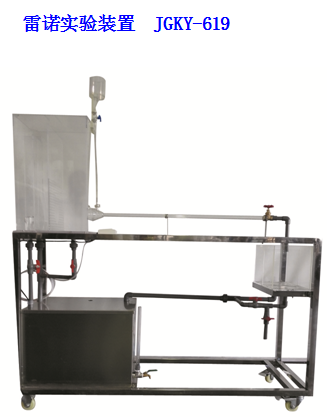

雷諾實驗裝置 JGKY-619

實驗 目的：

1、觀察流體在管內流動的兩種不同型態。

2、觀察湍流狀態下管路中流體速度分布狀態。

3、測定流動形態與雷諾數Re之間的關系及臨界雷諾數值。

主要配置：

有機玻璃水槽、示蹤劑盒、示蹤劑流出管、細孔噴嘴、玻璃觀察管、計量水箱、 刻度標尺、 秒表、玻璃溫度計、不銹鋼框架。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、透明有機玻璃觀察管：內徑 Φ 15 mm。

3、實驗水箱容積 40L透明有機玻璃制作 ，帶有穩壓溢流口。

4、計量水箱：容積 6L 透明有機玻璃制作，帶計量刻度。

5、指示液為紅墨水或其它顏色鮮艷的液體。

6、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

7、 外形尺寸： 1 5 00×450× 20 00mm （長 ×寬×高）, 框架 為可移動式設計， 帶腳輪及禁錮腳 。
