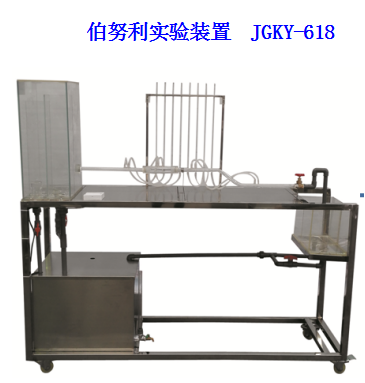

伯努利實驗裝置 JGKY-618

實驗目的

1、熟悉流體流動中各種能量和壓頭的概念及相互轉化關系，加深對伯努利方程式的理解。

2、觀察各項能量（或壓頭）隨流速的變化規律。

主要配置：

蓄水箱、水泵、有機玻璃實驗水箱、有機玻璃計量水箱、 刻度標尺、 秒表、玻璃溫度計、測壓管、閥門、不銹鋼框架。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、 靜音環保型 水泵：揚程： 10m ，額定流量： 12L/min ，功率： 90W 。

3、伯努利管：Φ20（內徑 14 ）與 Φ40（內徑 30 ） mm，材質有機玻璃。

4、實驗水箱容積 30L，透明有機玻璃材質 ，帶有穩壓溢流口。

5、計量槽：容積 10L， 透明有機玻璃制作，帶計量刻度。

6、蓄水箱： 500 × 4 00× 4 00mm ，材質 PVC 。

7、 測壓計由 8根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

8、實驗所用的流體 - -水為全循環設計，充分節約水資源。

9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

10、 外形尺寸： 1 6 00×500×1 7 00mm （長 ×寬×高） ， 可移動式設計， 帶腳輪及禁錮腳 。
