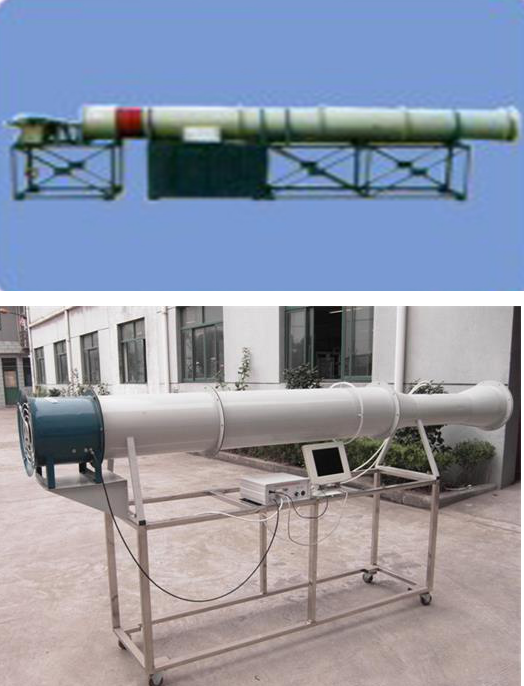

JG•JGLZF —29軸流式風機風室性能實驗臺

一、 功能：

本實驗臺（教學實驗用）是根據國際 GB － 1236 —85《通風機空氣動力性能實驗方法》設計制造的。進行被測風機的氣動性能： P 0－ Q ， P st－ Q ， n in － Q , n － Q 和 N － Q 曲線，以及風機的無因次曲線： Y 0 － F 、 Y st － F 、 n in － F 曲線，并可換算出指定條件下風機的參數。功率及壓力信號由巡檢儀顯示并帶有微機接口。

二、配置：

實驗風管、整流柵、被測風機葉輪、電機、調節風閥、畢托管、測壓壓力傳感器、電控箱、（巡檢儀、數顯電流、數顯電壓）、支架。

三、技術參數：

電流變化范圍： 0－0.6A 測量壓力：0－0.9KPa

電源：三相四線 /380V 功率：2.2～2.8KW

外形尺寸： 4500×600×1300（㎜）

重量： 190㎏

工作環境：常溫

軸流式風機性能實驗臺
產品型號： JGL － 599R

外形尺寸： 3600×500×1200mm
主要用途：可測定風機風量、風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。
主要配置：不銹鋼實驗臺架、 7 寸液晶顯示屏、控制箱、集流器、節流閥門、整流柵、測試風管、被測風機、電動機。
風機技術參數：
型號： T35-11
電機功率： 0.09KW
主軸轉速： 1450 r/min
全壓： 48Pa
電壓： 220V
風量： 1464m3/h
電源頻率： 50Hz

。
