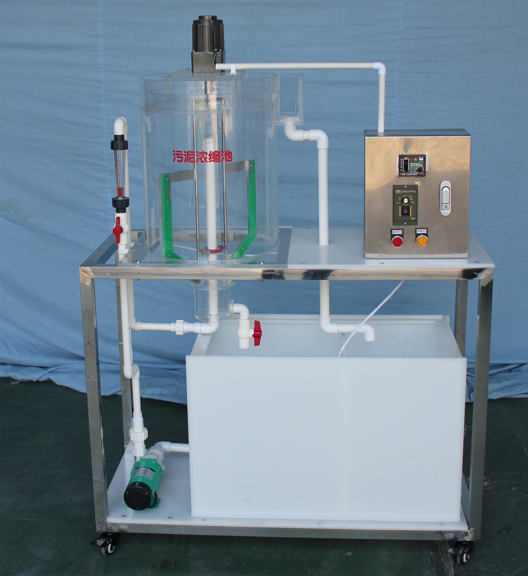

JGTG-288 型 中心傳動靶子式濃縮池實驗裝置

一、 用途 范圍：

濃縮池刮泥機用于污水處理廠重力式污泥濃縮池，將濃縮污泥刮集至池底中心集泥坑，以便進一步作污泥脫水處理。

二、特點：

1 、傳動環節少，機械效率高，結構緊湊；

2 、根據需要可設過扭保護機構，當扭矩達到設定值時停機，保證設備安全可靠運行；

3 、主軸采用剛度大的管式構造，池底不設軸承，根除了環境極壞的池底維護工作。

濃縮池刮泥機為懸掛中心傳動，由帶電動機立式減速器、帶外齒的回轉軸承、主

軸、刮板、濃集柵條、穩流筒、控制柜等組成。 刮臂在傳動裝置帶動下繞池中心軸線旋轉，刮臂上的刮板將沉積在池底的污泥由外向內推向池心集泥坑

二、實驗 原理

污泥中所含水分大致分為四類：顆粒間的空隙水，約占污泥水分的 70 ％；毛細水，污泥顆粒間的毛細管水，約占 20 ％；顆粒的吸附水及顆粒內部水，約占 10 ％。

濃縮脫水的對香是顆粒間的空隙水，濃縮是縮小污泥體積的第一道工序，這種方法簡單易行，不需要消耗大量的能量。濃縮的目的在于縮小污泥的體積，減少后續處理構筑物的容積及運行費用：如進行厭氧消化，則可以縮小消化池的有效容積，減少加熱和保溫的費用；另外，重力濃縮法在水處理和泥處理之間達到了一個 “ 緩沖 ” 的效果。如進行機械脫水，則可以減少混凝劑投加量與脫水設備的數量。由于剩余活性污泥的含水率（ 99 ％以上）很高，一般都應進行濃縮處理。

濃縮的方法主要有三種，即重力濃縮、氣浮濃縮和離心濃縮法 。

二、主要技術指標及參數：

1 、環境溫度： 0.5 ～ 40 ℃

2 、 處理水量： 0.5 ～ 1m3/h 、

3 、 外形尺寸：濃縮池 φ 4 00mm× 5 00mm 、

4 、 裝置外形尺寸： 6 00mm×600mm×1300mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要參數及配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 4 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 40 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 濃縮池 1 套， 透明有機玻璃材質、壁厚 8 mm ， ? 40 0 × 50 0mm 、

5 、 304 不銹鋼 提升 潛水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 1 2 0 W ；

6 、 攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 25 W 、轉速 12 0rpm ）、 （含調速器 1 只）

7 、 流量測量與調節： 進水 轉子 流量 計 1 只 ：量程 10 0~ 10 00L/h ；

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
