產品名稱：氣壓制動系統實驗臺

1．汽車氣壓剎車系統實訓臺選用輕卡汽車制動系統原車材料、前后剎車機構等組件，合理裝配在鋼制移動臺架上；
?
2．氣壓表實時顯示制動時氣壓的變化；
?
3．配套汽車制動系統實驗臺使用操作與實訓課題的實訓指導書。
?
（二）結構組成
?
1．前后制動機構總成。
?
2．制動壓力表。
?
3．制動泵及分泵機構。
?
4．可移動臺架。
?
5．交流電機。
?
6．空氣泵，制動系統各類型閥。
?
（三）功能特點
?
1．可動態演示汽車氣壓制動系統工作原理過程。
?
2．實現汽車氣壓制動系統拆裝與元件檢修實訓操作。
?
3．實現汽車氣壓制動系統調整維護等實訓操作。
?
4．適用于汽車職業教育各級別的培訓、考核。
?
5．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
?
（四）技術參數
?
外形尺寸：1550×1250×800mm
?
電機：220V/750W
?
電源：220V
?
工作溫度：-50℃～50℃

【產品簡介】

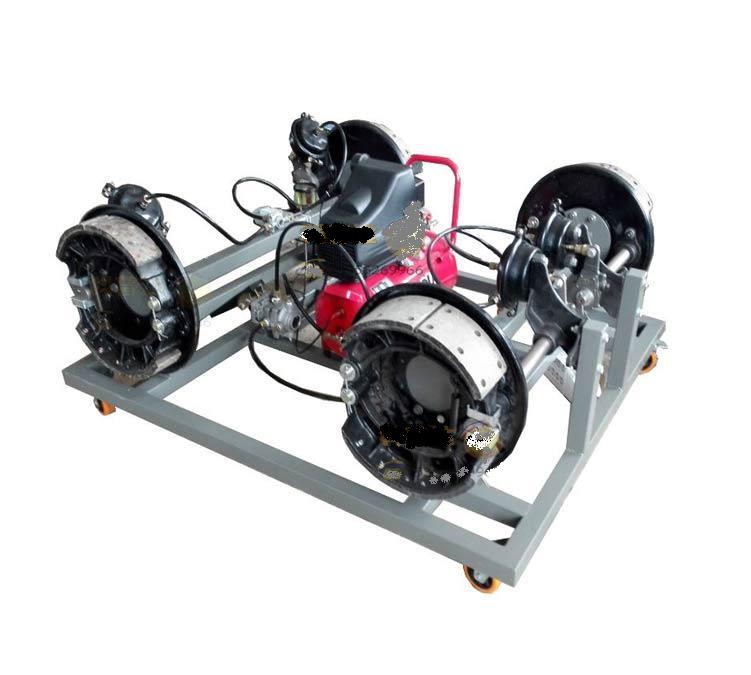

本實驗臺以東風汽車氣壓制動系統實物為基礎，適用于中高等職業學院和培訓機構的汽車氣壓制動系統構造與維修實訓教學，能夠滿足對氣壓制動系統的結構、工作原理、調整的教學需要。本實驗設備操作方便，安全可靠，易于維護。
【產品配置】
采用東風汽車氣壓制動系統的所有配件
1、 配獨立空氣壓縮機（氣壓調節閥、壓力表）、制動控制閥、管路、前左右制動氣室、后左右制動氣室；
2、 儲氣筒和相關的閥門；
3、 前左右制動器、后左右制動器總成；
4、 各管路氣壓表；
5、可移動臺架。
【產品功能】
一、氣壓制動系統部件按原車的基本位置排布，充分展示氣壓制動系統的結構組成和工作原理；適用于各級別的培訓和考核
二、具有實際制動效果演示功能，動態演示制動系統的工作過程和操作方法。方便進行氣壓制動系統拆裝實訓，可做制動系統的調整和測漏實驗、制動蹄間隙等的調整實訓操作。
三、壓力表分別顯示制動系統各管路的實際壓力，方便學生理解制動過程中氣壓的變化和制動氣壓的分配情況。
四、空氣壓縮機帶潤滑裝置，可長時間穩定工作，避免因缺少潤滑造成空氣壓縮機非正常損壞。
【規格參數】
外接電源：220V交流電壓；
工作溫度：-40℃～50℃
重量：350kg
【實訓項目】
氣壓制動系統組成結構認知實訓
氣壓制動系統工作原理演示實訓
氣壓制動系統檢測維修實訓
制動間歇調整講解
制動管路密封檢測
制動氣壓檢測
