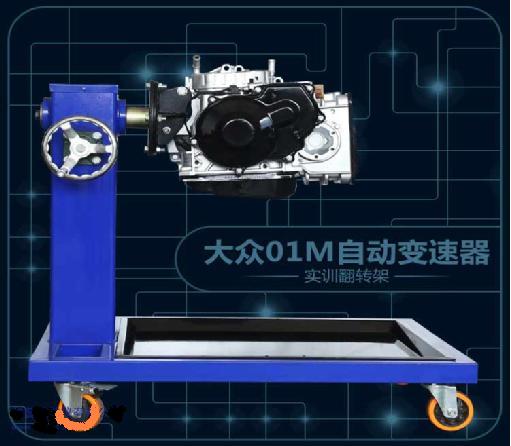

產品名稱：通用款變速器翻轉架

產品名稱： jgkpd-803 通用款 變速器翻轉架

產品描述： 實訓項目 1 ．變速器拆裝維修實訓要求； 2 ．變速器大修工藝實訓要求； 3 ．變速器結構與原理認識實訓要求； 4 ．變速器靜態檢測實訓要求

產品名稱： 發動機 翻轉架；產品型號： jgyd-F701
產品配置：通用款
功能與用途
發動機及變速器維修、拆裝通過拆裝了解發動機的內部構造、原理、及基本拆裝工藝。
翻轉架可以根據客戶需求定制，可用與直列汽油發動機 4 缸、直 6 、 V6 、 V8 等機型（大眾、尼桑、豐田、通用）。
全身鋼結構，結實耐用。帶抓盤，大小可以調節，方便各種車型。
翻轉架由減速機控制，（ 60# 減速機蝸輪蝸桿，減速比例為 1 ： 60 ）翻轉輕松、方便、安全； 360 度內可任意停放，方便發動機和變速器拆裝維修。
檢查發動機機體附件齊全，缸體及缸蓋無碰撞、裂痕。 發動機翻轉架 、可以發動機經清洗處理，內外清理積垢，發動機表面做清潔處理；
底部配 4 個萬向輪，方便移動，萬向輪有鎖死功能，鎖死后不能移動，方便對發動機進行操作。
翻轉架可承載 500 斤重量
支　　架：鋼結構經噴烤漆工藝制作而成；翻轉架采用高強度國標鋼結構，并采用框架式結構，雙軸承支承，確保有足夠的承重能力，確保拆裝時的安全需要
移動腳輪中有 2 個為定輪 2 個為萬向輪（帶鎖定 裝置 ），方便移動和穩妥固定。
工業造型，結構合理，美觀大方，堅固耐用；
產品尺寸： 950mm × 650mm × 850mm （長×寬×高）
加厚方鋼制作保證質量
立柱選用 150*150 方鋼 5/3 個厚制作
底盤選用 50*50*2.2 方鋼制作
腳輪選用 4 寸帶剎車
產品名稱：變速器翻轉架；產品型號：jg KPD-F803
功能特點
1 、采用手動變速器前殼與多功能托架固定方式，可軸向 360 度翻轉并可在工作角度鎖定，確保翻轉輕松，鎖定穩固，操作空間大，便于拆裝手動變速器的輸出輸入軸、軸承、齒輪、排檔機構、殼體等；
2 、學員可在拆裝臺架上進行手動變速器拆裝和修理的實操，充分滿足手動變速器解體、裝復、調試、檢驗全過程的要求。
3 、多功能托架，適用于各種型號的后驅手動變速器，通用性強；
4 、翻轉架采用高強度方管鋼結構，并采用一軸式承重方式，確保有足夠的承重能力，確保拆裝時的安全需要。
5 、大面積不銹鋼接油盤，做到工具、廢油、零部件不落地，培養良好的工作習慣；
6 、移動腳輪中有 2 個為定輪 2 個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。
7 、工業造型，結構合理，美觀大方，堅固耐用；

實訓 項目
1 ．變速器拆裝維修實訓要求；
2 ．變速器大修工藝實訓要求；
3 ．變速器結構與原理認識實訓要求；
4 ．變速器靜態檢測實訓要求
