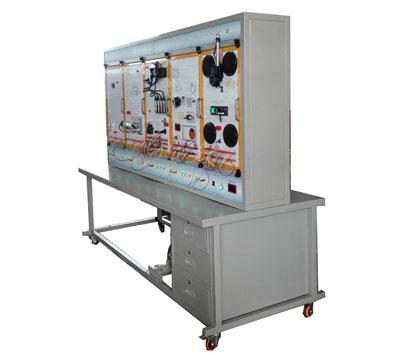

產品名稱：汽車教學設備基礎電器實訓考核裝置

汽車基礎電器實訓考核裝置

輸入電源：單相～ 220V ± 10%  50Hz
工作電源： 12V 直流蓄電池
重　　量： 40 ± 10kg
工作溫度： -40 ～ 50 ℃
外形尺寸： 2500*100*1800(mm)

裝置 教學 范圍
本產品是用于大專院校、職業學校、汽車修理專業教學之用，通過本產品的演示或?qū)嵱枌嵅賹嵙?，能讓學員較快地掌握汽車各大電器系統的構造與控制原理，加快學員對全車電器系統的認識，屬于汽車學校教學理想的輔助理解設備。

裝置功能特點：
1 ．裝備分八大模塊： 1 、起動 / 充電系統、 2 、 發動機 點火 / 噴油系統、 3 、雨刮系統、 4 、燈光照明系統、 5 、儀表系統、 6 、音響系統、 7 電動門窗 / 電動后視鏡等。各模塊相互獨立且緊密聯系，能按照原車操作方式，正常演示原車各大電器工作原理；并可隨時拆卸 / 裝配各模塊，方便對學員進行全車電器實訓考核需要。
2 ．各模塊上部： 1 、配電路原理圖，各電器整齊系統擺放，每個部件標注名稱；中部： 2 、配相對應的線路連接端子。 3 、下部：配通用的電源、 LED 工作顯示燈、 YL-3135 液晶數字表等通用設備?？勺寣W生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力。
各模塊實訓功能簡介：
1 ）起動 / 充電系統：完整的起動 / 充電系統電路原理圖。外配：三相異步電機帶動發電機，動態檢測充電系統是否正常工作，同時為用電設備供電。方便教師教學，同時提高學習興趣。
2 ）發動機點火 / 噴油系統：完整的發動機點火 / 噴油、發動機智能鑰匙防盜電路原理圖，同時外加：發動機曲軸 / 速度調節模擬器、噴油 LED 頻率顯示燈；可通過正確的跨線方法，動態觀察點火 / 噴油工作工況，通過調節發動機曲軸 / 速度模擬器，動態觀察不同工況下，點火 / 噴油各種頻率脈寬模擬，形象的表達發動機電控系統。
3 ）雨刮系統：完整的雨刮系統電路圖，通過跨線連接后，可按照原車功能，正常演示，雨刮系統：間隙檔、低速檔、高速檔等運行狀態，同時配：雨刮低速、雨刮高速、噴水器電機等工作 LED 顯示燈，實時觀察各種狀態動態變化情況。
4 ）燈光照明系統：完整的燈光照明系統電路原理圖，通過跨線連接后，可按照原車功能，正常演示前大燈 / 小燈，轉向燈，霧燈、剎車燈、倒車燈等照明系統工作狀況。便于分析各電器工作原理，線路走向等，為教學與學員理解提供更加簡明的方法。
5 ）儀表系統：完整的儀表教學模塊，同時外加各種信號模擬裝置，能夠真實的展示儀表系統的各種信號提取顯示功能。為駕駛提供良好安全隱患信號，大大的避免安全事故發生。
6 ）音響系統： 1 可播放全區域 VCD ， CD ， CD-R/RW ， MP3 等格式碟片； 2 收音可存儲本地發射的 AM 調幅頻道（ 12 個）和 FM 立體聲調頻（ 18 個）； 3 支持外接分壓式萬能方向盤控制，不破壞原車功能，方便司機操作； 4 支持 2.0 版本 U 盤； 5 二路視頻輸出，四路音頻；一路視頻輸入，二路音頻輸入； 6 全智能化，人性化操作界面
7 ）車門系統：完整的電動門窗 / 電動后視鏡電路圖，充分展示原車汽車 CAN-BUS 車門 / 電動后視鏡系統的結構組成和工作原理；可模擬車門防盜系統各種功能，如鑰匙啟動電動車窗、門鎖等功能，能進行鑰匙匹配、解鎖等實訓操作；裝原車 OBDII 診斷座、可連接專用解碼器通過 CAN-BUS 系統對發動機電控系統、防盜系統進行故障碼讀取、故障碼清除、動態數據流讀取、波形分析等實驗。
3 ．八工位結構：每個臺架共可同時容納八個實訓工位 ; 獨立模塊化：根據實訓內容需要，靈活調換各種實訓模塊，實現快速方便，一臺多用的效果；
4 ．每個模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；

裝置工藝特點
1 ．面板電路原理圖制造工藝先進，采用 4MM 厚，高強度復合鋁塑板，激光彩色噴描技術，色彩鮮艷，使用壽命長！
2 ．臺架統一采用 4MM 厚優質鋁合金經特殊工藝加工成型；每個模塊采用 1.3MM 厚優質鑄鐵外框、面板原理圖四周采用 1.2MM 厚鋁合金包邊；立式臺架整體結構合理、大方，固定穩定，安全系數高。
3 ．優質 20MM 后木質合板工作桌，分三層抽屜型、兩層大面積資料工具柜，適合擺放實訓用連接線、汽車維修資料等。
4 ．輪腳結構：采用半徑： 5MM  厚 50MM 萬向帶鎖尼龍輪腳裝置，可固定 / 行移動式教學。

裝置實訓項目
1 ．全車電器系統結構認識
2 ．全車燈光控制模塊系統接線實驗
3 ．儀表控制模塊系統接線實驗
4 ．噴油點火防盜控制模塊系統接線實驗
5 ．充電控制模塊系統接線實驗
6 ．起動控制模塊系統接線實驗
7 ．音響控制模塊系統接線實驗
8 ．雨刮控制模塊系統接線實驗
9 ．車門控制模塊系統接線實驗
10 ．全車電器八大模塊信號測量
11 ．全車電器八大模塊系統元件測量
12 ．全車電器八大模塊系統綜合檢測分析
