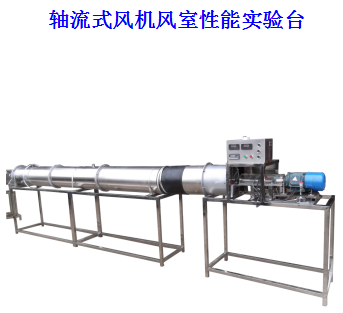

JG•軸流式風機風室性能實驗臺 JGKY-719

實驗?zāi)康模?

風機的動葉片采取靜態可調 [安裝角15、20、25度]，主軸采用雙級變速電機，測試軸流式風機的風室性能參數。

主要配置：

雙級變速電機，測力矩重力傳感器，整流柵、測試風管，可調節風門，畢托管，流量測試差壓傳感器，靜壓測試差壓傳感器，測轉速裝置，萬能信號輸入巡檢儀顯示流量、重力、溫度、差壓，不銹鋼支架及配電箱等。

技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。

2、軸流式離心風機參數： 采用雙級變速電機， 風量 2000 m 3 /h ，風壓 1000 Pa，功率1.5KW。

3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。

4、測力矩重力傳感器裝置，輪輻式稱重傳感器：量程0-20KG。

5、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，彼此之間采用法蘭螺母連接，

方便拆卸。

6.溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、

流速、功率、轉速、扭矩等實驗全部測量參數，手動風門調節風量。

7、外形尺寸：3500×500×1200mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II型增加帶標準信號流量采集傳感器1套、差壓傳感器1套、溫度傳感器，帶標準信號的

萬能信號輸入巡檢儀，配有數據采集，自動數據分析處理功能的軟件等。

。
